顎式破碎機簡稱顎破，也叫顎式破石機、顎式碎石機，是出現較早的一款破碎設備，用于抗壓強度在147-245MPa的各種礦石與大塊物料破碎，因其構造簡單、智能化程度高、工作可靠、維護和檢修容易以及生產和建設費用比較少，現在仍然廣泛地應用在冶金、化工、建材、交通等工業部門，同時顎式破碎機廠家一直不斷創新升級，有新型德版顎式破碎機、CJ歐版顎破機等系列推出。

顎式破碎機應用行業

應用范圍：冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。

物料：抗壓強度不高于300MPa的礦石、巖石、礦渣等。

顎式破碎機工作原理

顎式破碎機工作方式為曲動擠壓型，工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與次同時，物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

顎式破碎機性能特點

1、整體鋼架底座：采用飛輪設計，有效減少震動，機器運轉更平穩，同時電機座和主機一體化結構，使安裝更加簡便，節約占用空間、降低使用成本。

2、破碎效率更高：破碎腔深而且無死區，提高了進料能力與產量，其破碎比大、成品粒度均勻、粒型好，全新自動控制系統，實現一鍵式調整。

3、動顎質量可靠：顎式破石機結合40年破碎行業工程案例經驗聯合設計、技術先進，選用高耐磨齒板制造，耐用效能高，使用壽命長，而且動顎總成采用高質量的鑄鋼件構成，更加牢固可靠。

4、排料調整方便：破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致，更利于快捷方便的調整排料口，其中設備還裝有楔塊排料口調整裝置，更簡單、安全和快捷。

顎式破碎機產品結構組成

（1）偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。

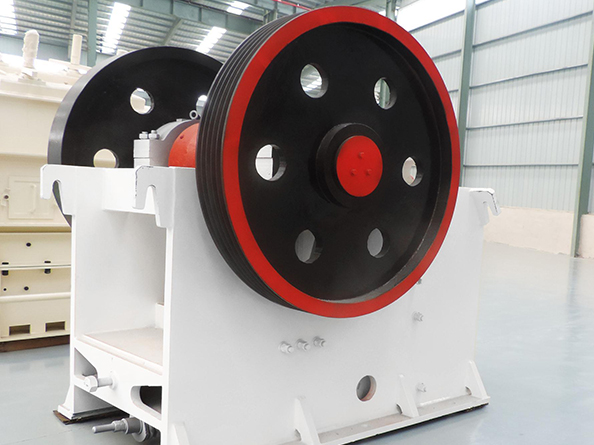

（2）飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重緊密配合，降低振動等級，運轉更加平穩可靠。

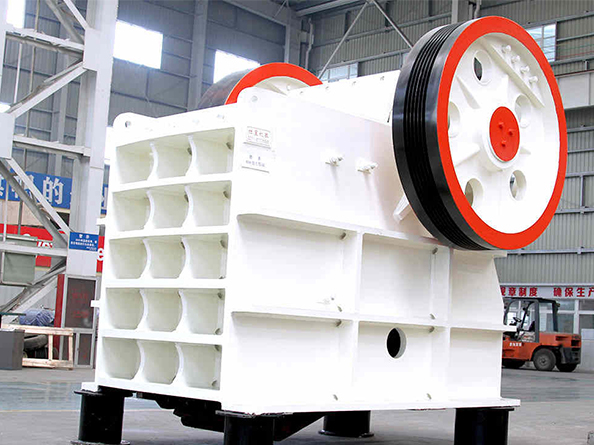

（3）機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。

（4）顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。

（5）軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。

（6）調整裝置：調整裝置配備了液壓缸或螺桿，排料口調節方便快捷。

（7） 潤滑系統：集中潤滑系統，采用通用潤滑連接頭，效能高快捷；迷宮密封，能有效阻止灰塵。

（8） 破碎腔型：優化設計，精確偏心距計算，合理動顎運動軌跡設計，產量提高30%-50%。
